大唐卫士机柜专用智能PDU电源插座产品(远程IP PDU)解决方案

【摘要】:
大唐卫士机柜专用智能PDU电源插座又称远程PDU电源分配器,是大唐卫士新一代智能电力分配管理产品,通过引入以太网,该产品可提供远程控制、智能监测、集中管理、异常通知等多种特性,实现机房设备远程智能管理。

与普通电源排插相比,其优点主要表现在:

  1. 插座内部采用铜条链接(焊接链接方式存在着虚焊脱落风险造成短路或火灾);

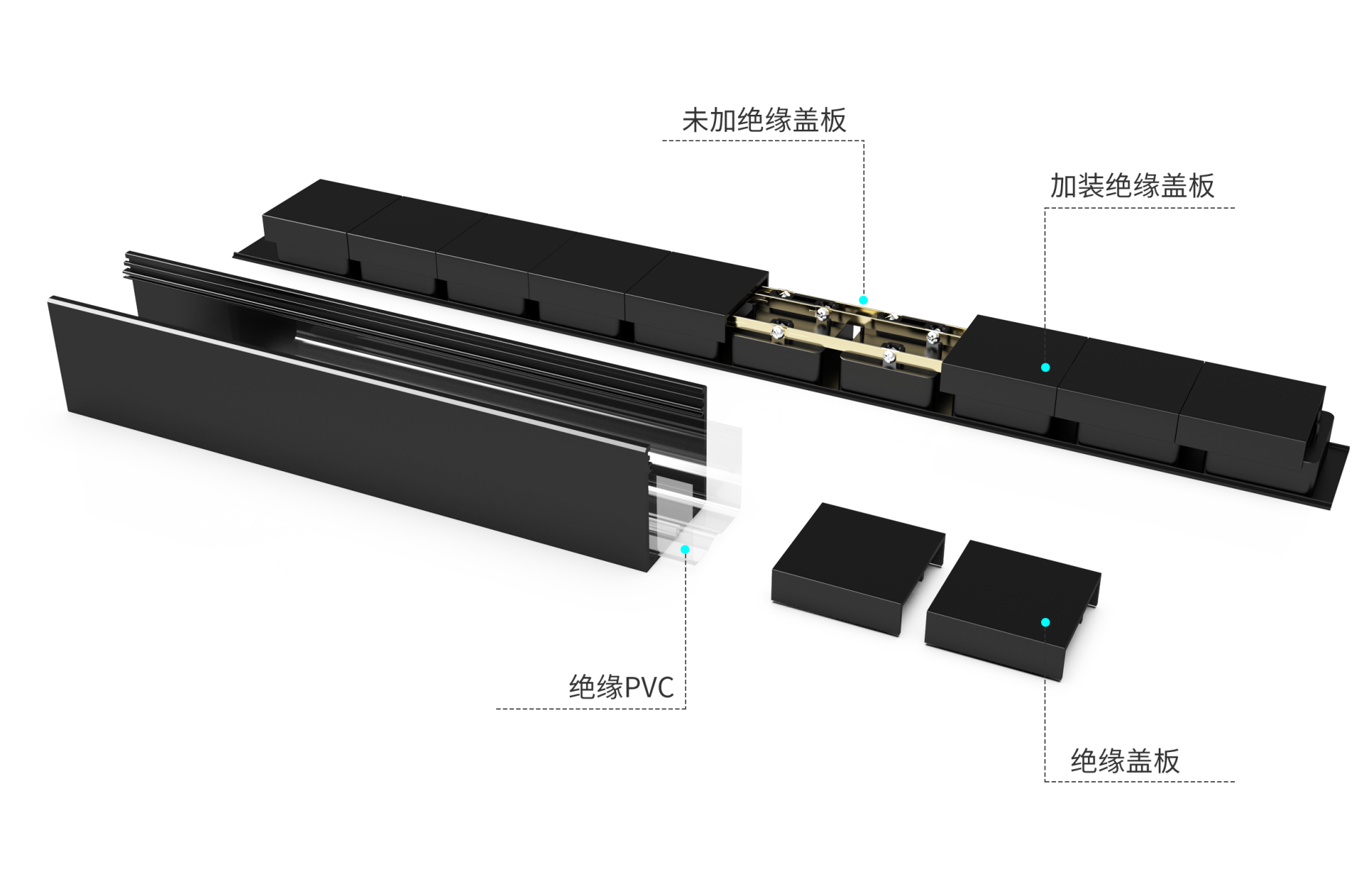

  2. 双绝缘保护确保安全无故障(90%以上厂家没有绝缘盖板);
  3. 插孔全部采用嵌入式防止插孔塌陷造成短路;
  4. 插孔内部采用磷青铜。(与普通的黄铜区别就是插拔不易变形,耐用)。

5、外部电线及内部电线全部采用国标电线。(很多单位采用非标,非标价格便宜)。

3.智能远程控制PDU插座的特点

  (1)大唐卫士智能PDU插座能够实时监测供电电压、电流、功率、温湿度等电力参数,便于用户掌握并管理各项电力设备。当系统发生故障或者总负载电流超过系统设定值时,将通过短信、邮件和电话等方式自动报警。

(2)支持远程控制,方便管理

  大唐卫士智能PDU机柜插座可接入局域网或互联网,用户可通过电脑远程对PDU进行控制,并对其下联端口的各设备的供电进行查询、连通、断开或重启,彻底打破了距离和地域的束缚。

(3)灵活的策略管理

  根据各项电力设备的使用情况,用户可自定义配置策略。基于用户的策略管理和监测事件,该产品支持集中式管理和自动周期控制,将若干设备在一个界面中同时管理,自主设定电源的开关周期,方便又实用。

(4)电度计量,能耗评测

  大唐卫士智能PDU机柜插座可对电力设备的用电量进行管理,计算功率,对电力设备进行能耗评测。若功率因数较低,电力在传输过程中损失较大,用电量突然激增,PDU可以通过设定,调节设备的用电状态,并以短信、邮件等方式对用户提出告警。



4.大唐卫士PDU机柜插座组成构造

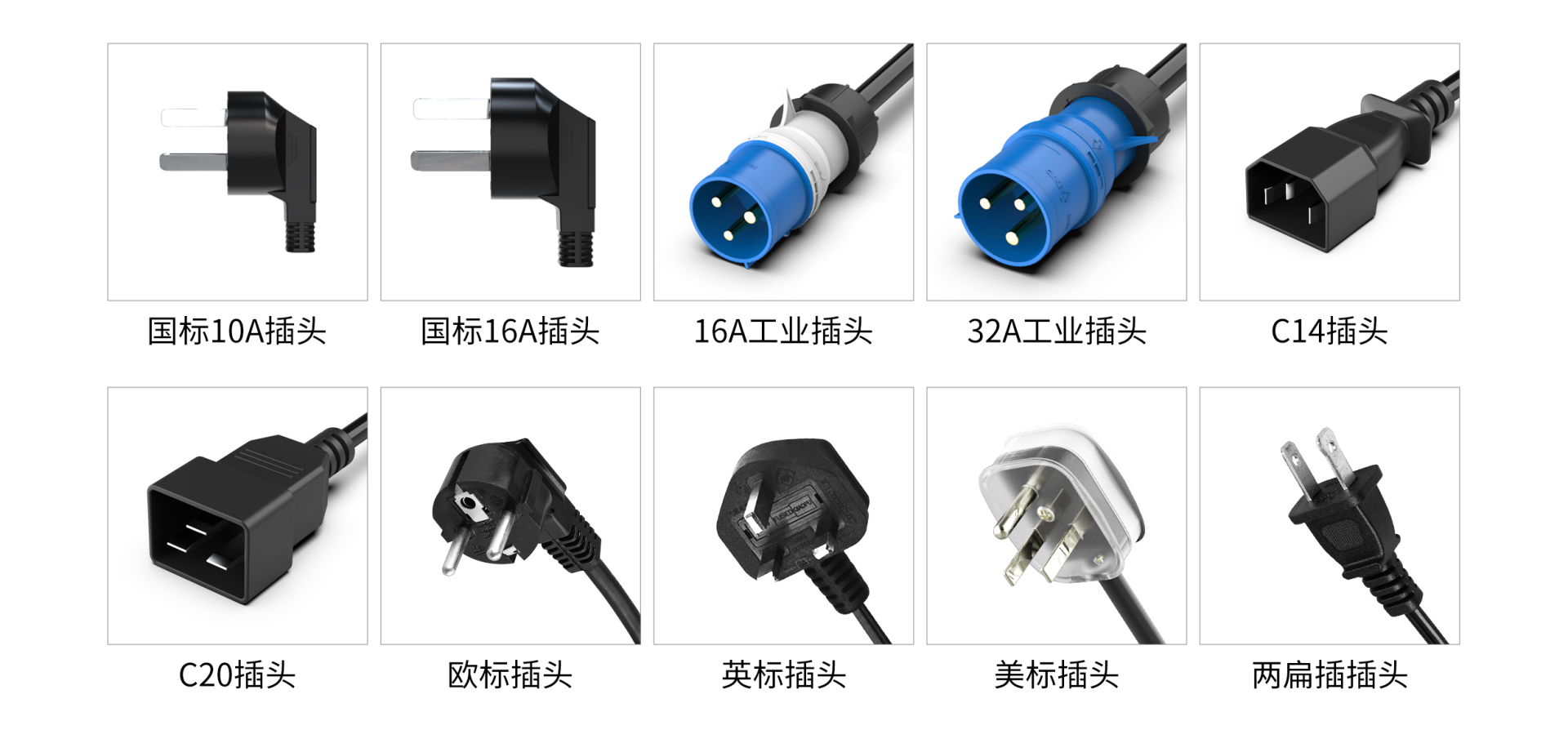

(1)输入端:A.插头,  B.线缆

A.插头:10A国标三插插头,

16A国标三插插头 16A工业插头 32A工业插头  C14插头  C20插头

B.线缆:全部为防阻燃国标材质,

三芯线(火线,零线,地线)

3*1.5平方国标线——10A电流——承载功率2500W

3*2.5平方国标线——16A电流——承载功率4000W

3*4平方国标线——25A电流——承载功率6000W

3*6平方国标线——32A电流——承载功率8000W

注:大唐卫士PDU机柜插座标配线缆外部长度为2米、3米,可根据客户需要定制任意长度线缆。(由于接线有部分需要接入到PDU内部,所以2米线长实际净长约1.85米,3米线长实际净长约2.85米。)

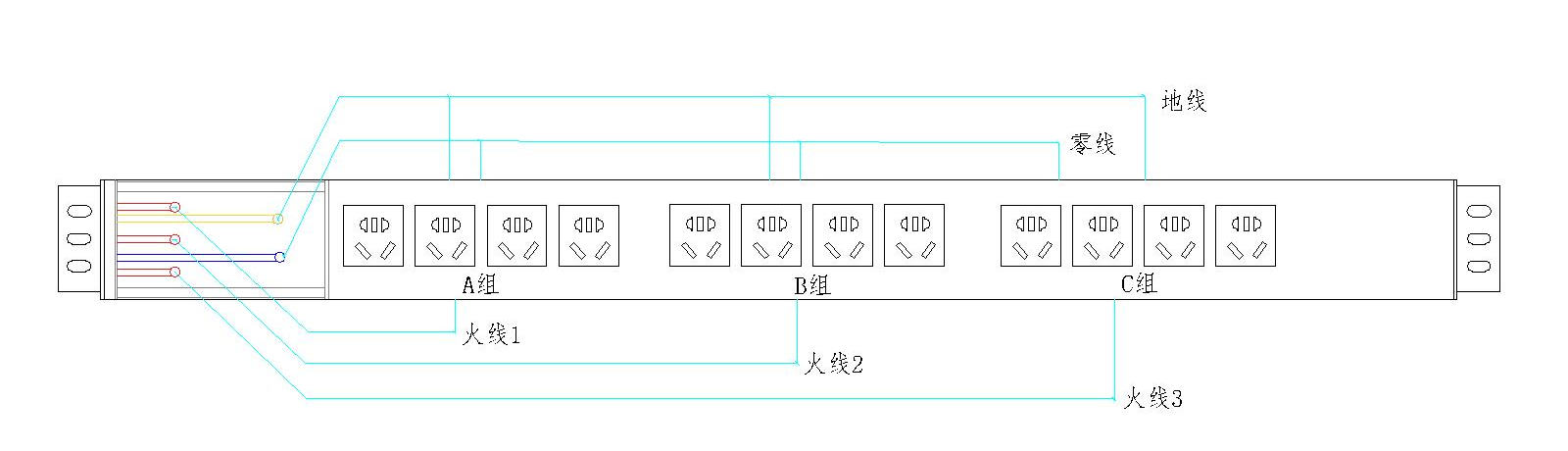

进项五芯线(进三相火线一根零线一根地线)

进线三相火线的优势

1:能够分解单项进线的负载(10000瓦给三根线承担每根只有3333多瓦),不宜产生负载造成的火灾。

2:不宜跳闸,总闸进线就是5芯,三根火线承担的载荷一样保持平衡也叫电力平衡;

(2)输出端:A材质、B尺寸、C电流、D孔位、E功能模块
A材质:大唐卫士PDU机柜插座外壳为高强度铝合金材料,所有功能模块全部采用PC/ABS塑胶材料,热变型温度高达120℃以上,内部为三排磷青铜铜板,每个铜板下安装塑料绝缘保护模块。

B尺寸:


长度:(1)19寸标准长度(485MM)固定孔间距465MM,可横向安装在机柜(一般是小于等于10位,不加任何功能模块)

(2)非标准横装长度,竖向安装宽度:1U和1.5U(U是服务器设备高度的专业术语,1U=4.45CM)

高度:1U

C电流:10A或16A

D孔位:10A国标孔,10A多用孔,16A国标孔,16A多用孔,10A IEC320 C13孔,16A IEC320 C19孔(16A)

国标孔:只能插一种插头的孔位

多用孔:可以插很多种插头的孔位

IEC320 C13孔:只能匹配C14插头

IEC320 C19孔:只能匹配C20插头

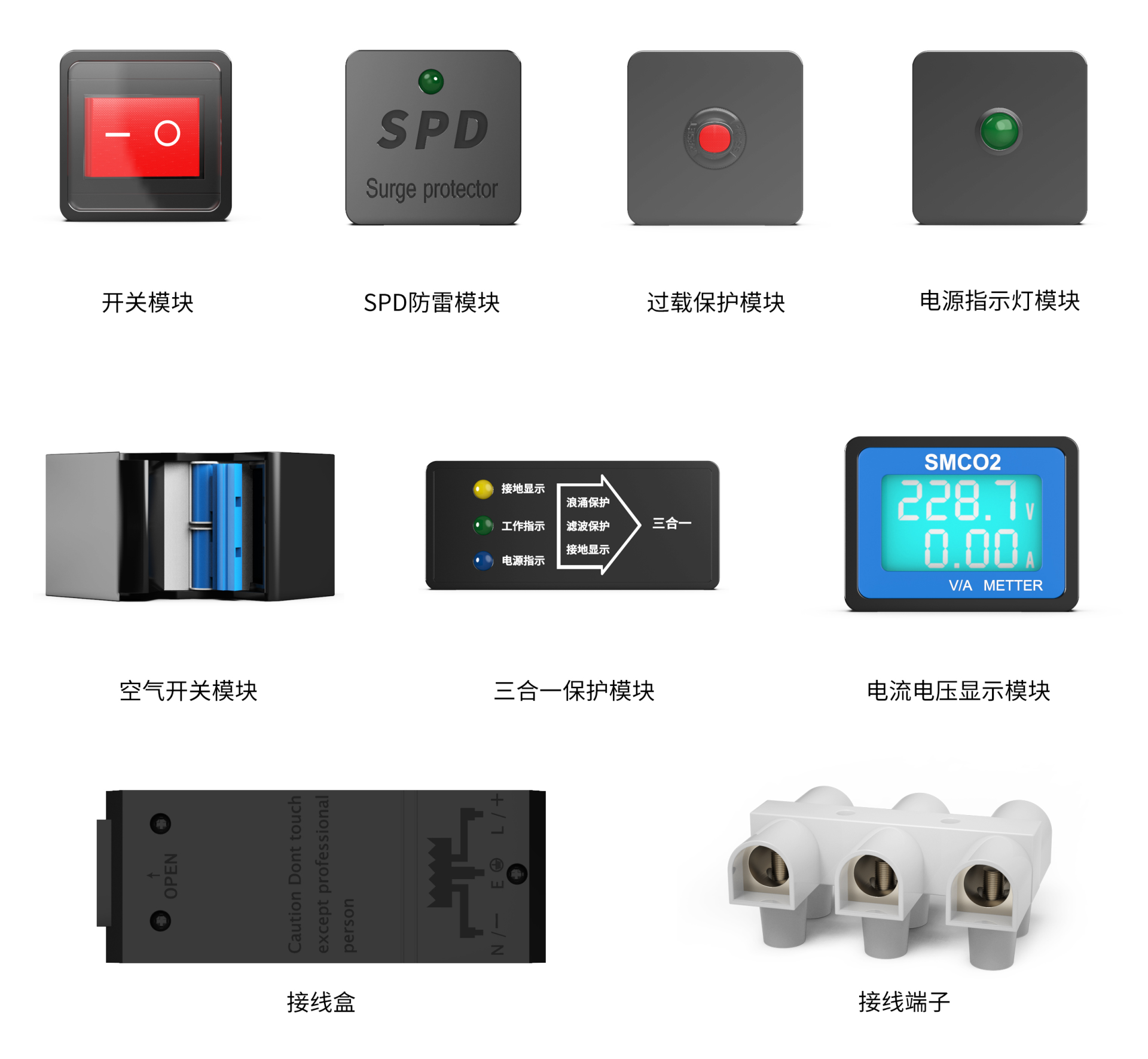

E功能模块:

(1)开关模块:控制PDU电源的电源开关(不可以16A以上PDU使用,可推荐安装空气开关)

(2)SPD防雷模块:SPD是Surge Protective Device(SPD),浪涌保护器,又名电涌保护器、防雷器、避雷器,用于保护用电设备免遭雷电电磁脉冲或操作过电压破坏。

(3)空气开关模块:漏电保护、过载保护和开、关的作用

(4)三合一模块:浪涌保护、滤波保护、接地显示(工作指示与电源指示)

(5)电源指示灯模块:显示PDU电源是否通电中

(6)电流电压显示模块:PDU在通电运作中显示电流与电压

(7)过载模块:防止主电源线路因过载超功率导致保护器过热损坏而加装的过载保护设备。
