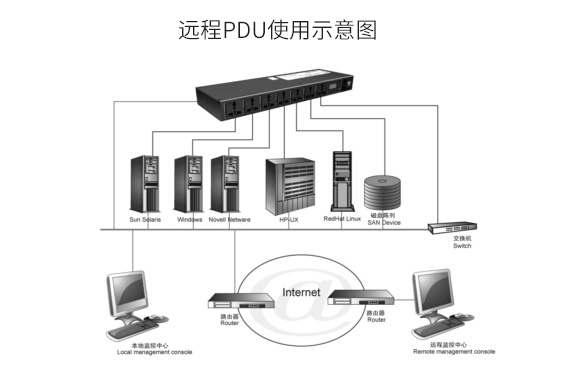

远程PDU使用示意图
技术实现要素：
本实用新型的目的在于提供远程控制智能PDU，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
远程控制智能PDU，包括盒体，所述盒体的两侧均固定安装有固定座，两个固定座之间卡接有盖板，所述盖板底部的四角均固定安装有卡座，所述卡座的一面分别开设第一限位滑槽与卡槽，且第一限位滑槽的顶部与卡槽的底部相连通，所述卡座的底部固定安装有挤压块。
所述固定座内壁的正面和背面均开设有连接滑槽，所述固定座内壁的两侧均开设有第二限位滑槽，两个第二限位滑槽之间滑动连接有与其相适配的调节板，所述调节板的背面固定安装有伸缩杆，所述伸缩杆的活动端固定连接有卡块，且卡块的一侧延伸至连接滑槽的内部，所述伸缩杆的外表面套接有压紧弹簧，所述调节板正面的中部固定安装有连接杆，所述固定座内壁的一侧固定安装有两个限位导杆，所述限位导杆通过其外表面设置的限位滑套滑动连接有复位板，所述限位导杆的外表面且位于复位板的右侧套接有复位弹簧，所述复位板左侧的中部固定安装有调节块，所述调节块通过其正面和背面设置的滑槽滑动连接有与其相适配的连接滑块，且连接滑块的一面与连接杆的一面固定连接，所述调节块的一侧固定安装有拉环杆，且拉环杆的一侧贯穿固定座内壁的一侧并延伸至固定座外，所述连接滑槽内壁的底部固定安装有弹性件，所述弹性件的顶部固定连接有挤压板，所述盒体的内部分别设置有处理器、监测模块、异常报警模块与开关模块，所述处理器内置有显示模块与通信模块，所述处理器通过通信模块与终端用户进行数据交互。
作为本实用新型进一步的方案：所述挤压板的顶部开设有限位槽，且限位槽与挤压块相适配。
作为本实用新型再进一步的方案：所述卡块与卡槽卡接，且卡块分别与卡槽和第一限位滑槽相适配。
作为本实用新型再进一步的方案：所述处理器与监测模块电性连接，所述处理器与异常报警模块电性连接，所述处理器与开关模块电性连接。
作为本实用新型再进一步的方案：所述异常报警模块包括本地声音报警、远程邮件报警、手机短信报警，所述监测模块包括总电流、总电压、总功率、总电能、温湿度、烟雾、水浸监测，所述开关模块包括总回路开关控制、分回路开关控制、分回路延时开关控制、分回路定时开关控制。
